Зонт крышный круглый

Name: Зонт крышный круглый
SKU: ЗКР
Price: 330 RUB
Availability: InStock

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: ЗКР

Техническое описание производителя (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

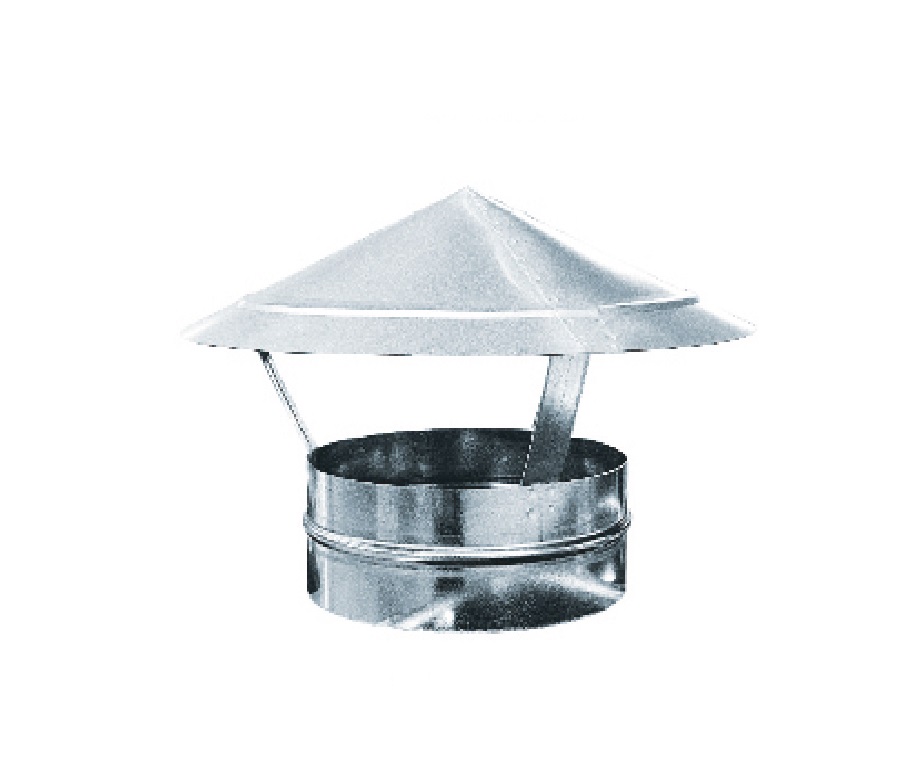

Зонт круглый ЗКР устанавливается на выходе воздуховода на кровле или фасаде и защищает вентиляционную систему от дождя, снега и попадания посторонних предметов. Изготавливается из оцинкованной или нержавеющей стали под диаметр воздуховода, крепится на хомут или фланец. Зазор между конусом и патрубком рассчитан так, чтобы не создавать дополнительного сопротивления вытяжке. Диаметры — по стандартному размерному ряду воздуховодов, нестандартные размеры изготавливаем по заявке.

⚙️ Подбор и заказ

330 ₽

Партнёрские скидки — по запросу.

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Зонт круглый — колпак на наружном окончании круглого воздуховода: он закрывает срез канала сверху и не даёт атмосферным осадкам попадать внутрь системы. Воздух уходит через кольцевой зазор между кромкой воздуховода и колпаком; в стандартном исполнении h = D/4. Размеры, высота и толщина стали задаются в обозначении при заказе.

Цена от330 ₽

Сечениекруглое

Размеры в обозначенииприсоединительный диаметр d / диаметр колпака D

Типовой рядd 100–1250 мм, D 200–2000 мм — 19 типоразмеров (от d 100 — D 200 мм до d 1250 — D 2000 мм) — стандартный ряд; любые другие размеры изготовим под заказ

Высота Hзадаётся в обозначении (пример 180 мм)

Стандартный зазорh = D/4

Толщина сталипо обозначению (пример 0,55 мм)

Тип соединенияНП — ниппельное, ФЛ — фланцевое, РЗ — под резинку

Материал и исполнение

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цена считается на сайте. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной. Цену на другие исполнения подтвердит менеджер.

Цена на сайте · до 5 раб. днейОцинкованная сталь0,5–1,2 мм. Общеобменная вентиляция и кондиционирование, воздух до +80 °C.

Цена по запросу · до 5 раб. днейНержавеющая стальAISI 304, 316, 321, 430, 201 и другие марки (08Х18Н10, 12Х18Н10Т, 12Х17…). Пищевые и фармпроизводства, бассейны, влажные и агрессивные среды.

Цена по запросу · до 5 раб. днейЧёрная сталь, сварные1,2–3 мм, сплошной сварной шов. Дымоудаление, аспирация, горячий воздух; грунт или огнезащитное покрытие.

На выборТолщина и соединениеТолщина стали 0,5–1,2 мм по диаметру и давлению в системе. Соединение ниппельное, фланцевое или под резиновое уплотнение.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Срез канала закрыт сверхуКолпак перекрывает устье воздуховода и отводит дождь и снег мимо канала.

Предсказуемый выход воздухаСтандартный зазор h = D/4 привязан к диаметру колпака, поэтому свободное сечение выброса одинаково задано по всему типоряду.

Колпак шире каналаПо типоряду присоединительному диаметру 100 мм отвечает колпак 200 мм, диаметру 125 мм — колпак 250 мм.

Сетка по заказуПо специальному заказу выполняется любое исполнение, в том числе с защитной сеткой.

Где применяется

вытяжные шахты круглого сечения над кровлей
выбросы вытяжных систем на фасаде
местные отсосы с выбросом наружу
окончания транзитных участков, выведенных на открытый воздух

Условное обозначение

Обозначение 200/350-180-0,55-НП читается так: 200 — присоединительный диаметр, 350 — диаметр колпака D, 180 — высота H, 0,55 — толщина стали, НП — тип соединения (НП ниппельное, ФЛ фланцевое, РЗ под резинку).

Как подобрать

указать присоединительный диаметр d — диаметр колпака D берётся по типоряду
высоту H указать по обозначению
выбрать тип соединения по стыку на трассе: НП, ФЛ или РЗ
толщину стали задать по обозначению, в одном классе с примыкающим участком воздуховода
защитную сетку и другие нестандартные исполнения оговаривать отдельно, спецзаказом

Монтаж и эксплуатация

ставить на вертикальном окончании канала, срезом горизонтально
колпак устанавливать соосно каналу, без перекоса
сохранять проектный зазор между кромкой воздуховода и колпаком
проверять крепление после сильных ветровых нагрузок
в исполнении с сеткой периодически осматривать и очищать её

Важно знать

Нестандартный зазор — спецзаказ

В стандартном зонте h = D/4; отступление от этого значения меняет свободное сечение выброса, и такое исполнение изготавливается только по специальному заказу.

Сетка требует обслуживания

Защитная сетка задерживает листву и мусор и без очистки постепенно превращается в дроссель на выбросе.

Изготовление под размер. Делаем детали по вашим размерам — из оцинкованной или нержавеющей стали, с нужным типом соединения и толщиной металла. Лист каталога с чертежом и таблицей — скачать (PDF). Пришлите спецификацию или эскиз — посчитаем.
