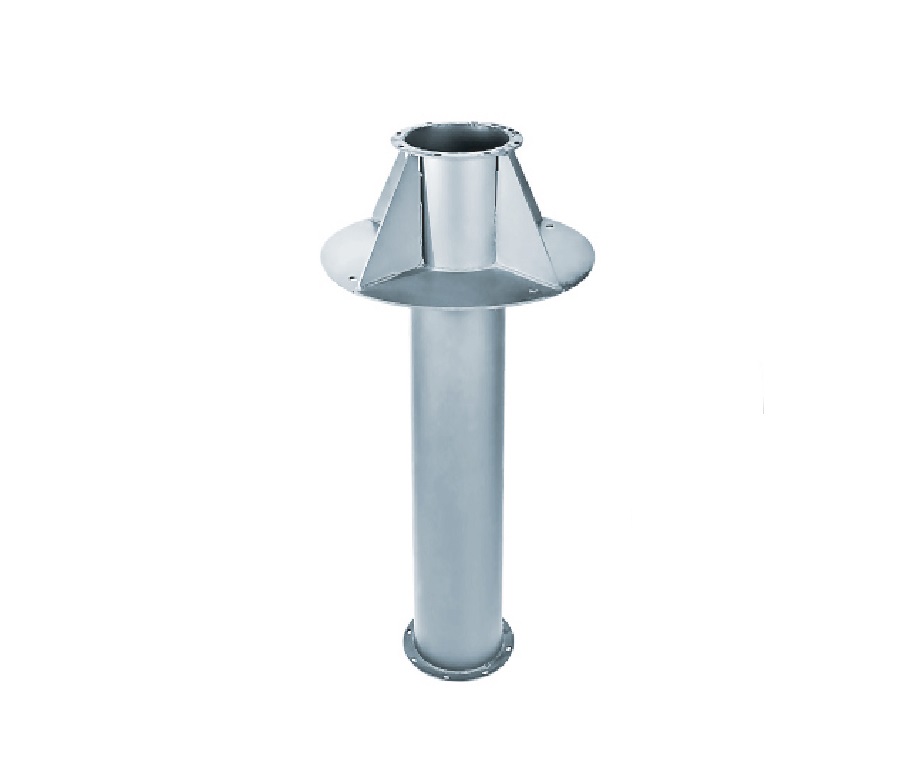

Узел прохода вентиляции через кровлю

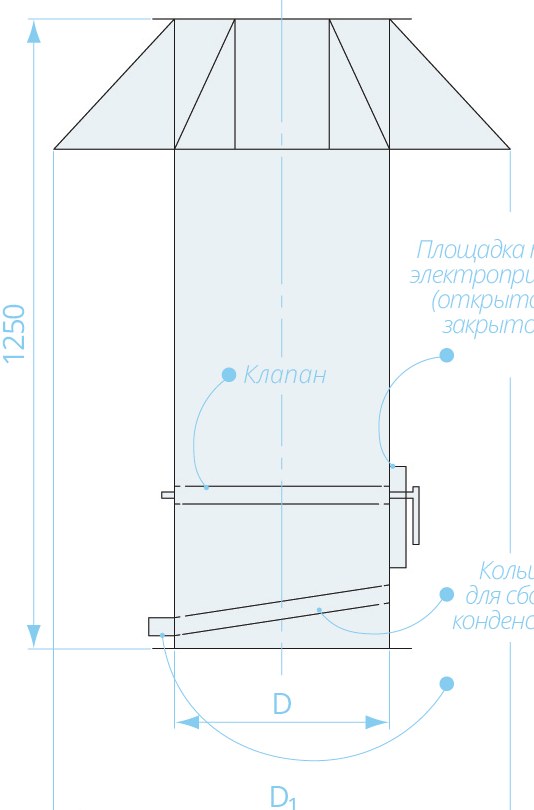

Узел прохода — элемент, через который вентиляционная шахта проходит сквозь кровельное перекрытие. Корпус изготавливается из холоднокатаной стали толщиной 1,2 мм, наружная юбка — из стали 3,0 мм; узлы покрываются грунтом ГФ-21 либо эмалью синего цвета. Выпускается в пяти исполнениях: без клапана (УП1), с клапаном и ручным управлением (УП2), с клапаном и площадкой под электропривод (УП3), с утеплённым клапаном и ручным управлением (УП4), с утеплённым клапаном и площадкой под электропривод (УП5) — каждое без кольца или с кольцом для сбора конденсата.

Материал и исполнение

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цену считает менеджер по спецификации. По запросу изготовим из нержавеющей стали или сварным из чёрной, с окраской или огнезащитой.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Где применяется

• проход вытяжных шахт через кровельное покрытие
• выпуски систем вентиляции на плоской кровле
• приточные и вытяжные шахты, выходящие на кровлю
• реконструкция кровельных выходов вентиляции
• участки, где требуется отключение канала — исполнение с клапаном и ручным управлением

Условное обозначение

Как подобрать

• выбрать модель узла и типоразмер по диаметру шахты D
• определить исполнение: без клапана, с клапаном или с утеплённым клапаном (с ручным управлением или площадкой под электропривод), без кольца или с кольцом для сбора конденсата
• указать номер уголка фланцевого соединения под ответный фланец
• задать толщину стали
• согласовать покрытие: грунт ГФ-21 или эмаль

Монтаж и эксплуатация

• устанавливать до устройства кровельного пирога, примыкание вести по наружной юбке
• контролировать вертикальность узла до заделки
• фланцевый стык собирать по указанному номеру уголка
• повреждения покрытия восстанавливать при монтаже
• к ручному управлению клапаном оставлять доступ для обслуживания
