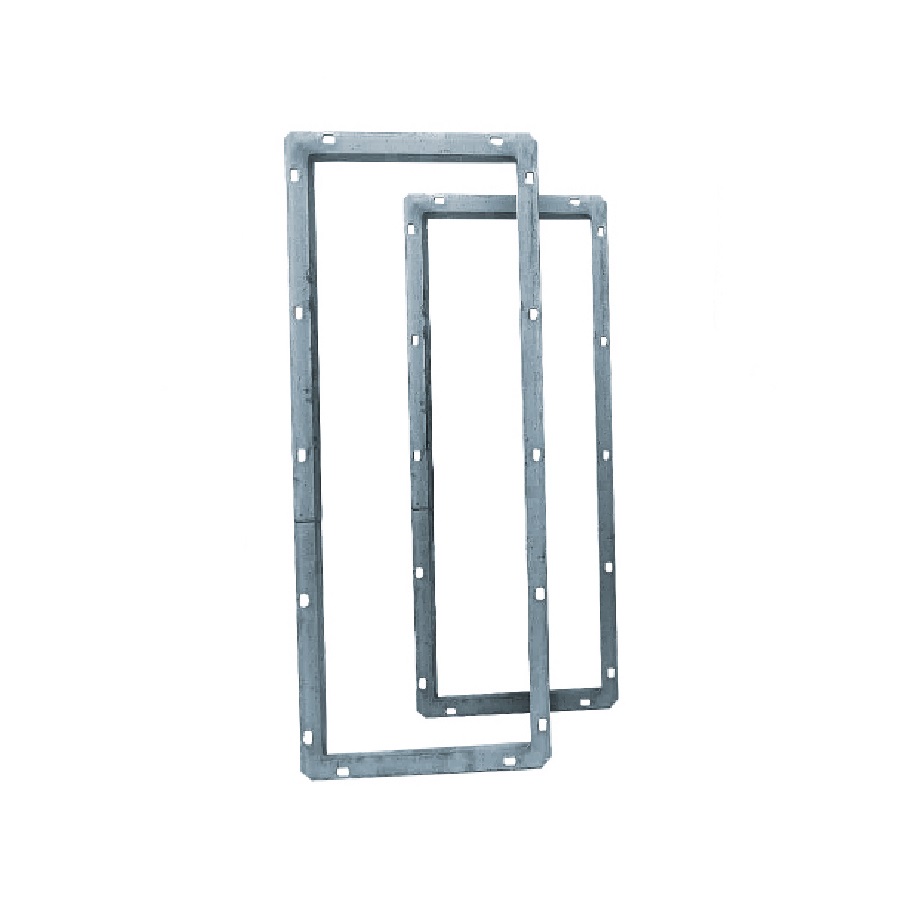

Фланец прямоугольный
⚙️ Подбор и заказ
Описание

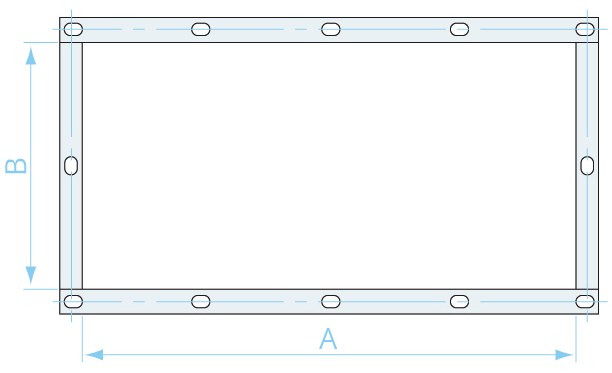

Фланец прямоугольный — рамка из угловой стали, которая ставится по торцу прямоугольного воздуховода и соединяет его с другим коробом или фасонным изделием. Типоразмер задаётся сечением А×В, по периметру рамки расположены отверстия под болты, стык стягивается болтами и остаётся разборным.
Материал и исполнение
Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь на фальцевом соединении, цену считает менеджер по спецификации. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной.
Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.
Что это даёт
Где применяется
- Прямоугольные приточные и вытяжные магистрали
- Стыки коробов с отводами, переходами и тройниками прямоугольного сечения
- Присоединение канального оборудования и клапанов с ответной рамкой
- Крупные сечения, где торец короба нужно удержать от расхождения сторон
- Участки, снимаемые при замене шумоглушителя или клапана
Условное обозначение
Как подобрать
- Указать сечение в порядке А×В, мм
- Указать размер уголка (например УГ25×3)

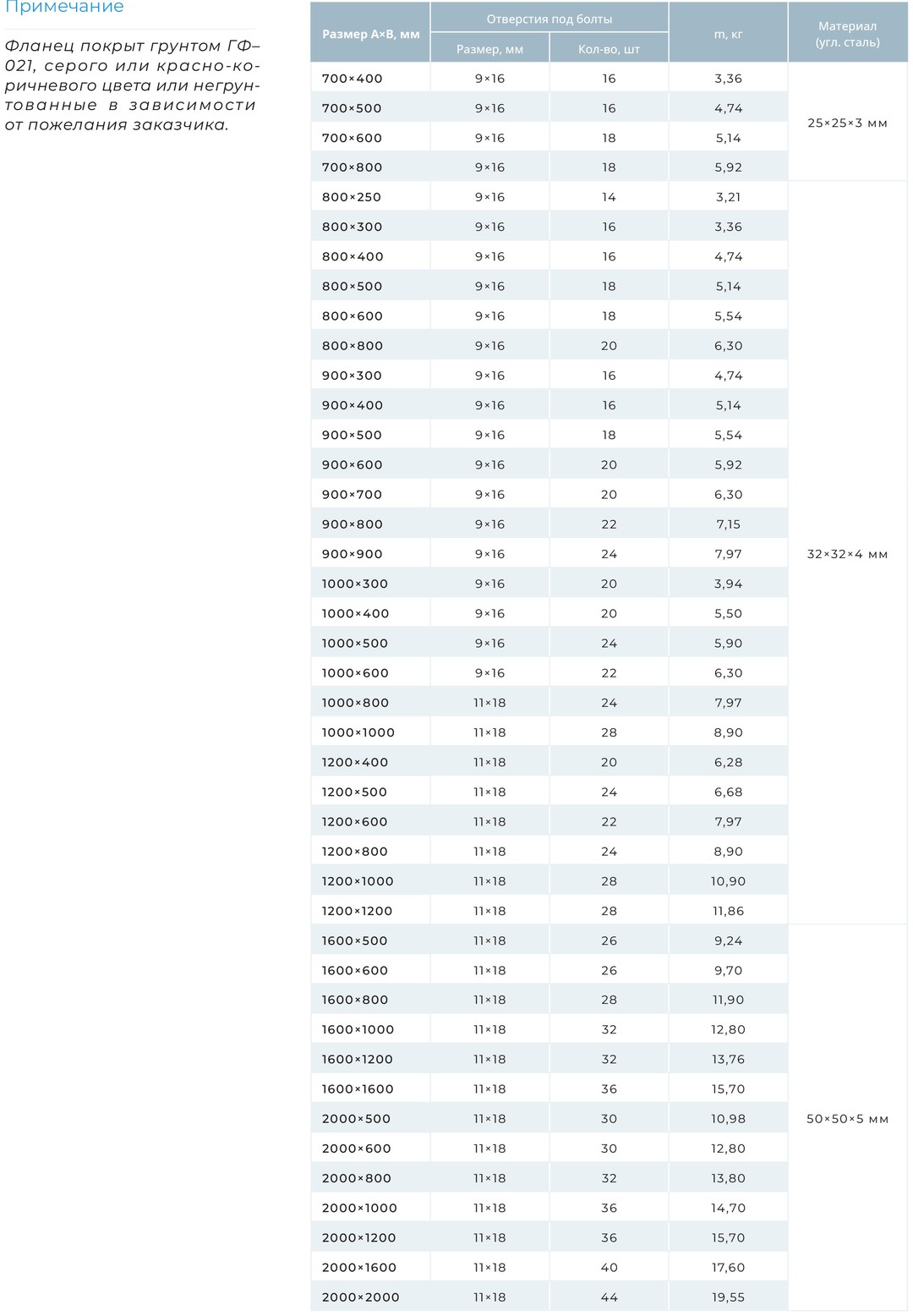

- Массу типоразмера взять из таблицы и учесть в нагрузке на подвесы
- Для фасонного изделия сечение брать по его торцу, а не по магистральному участку
Монтаж и эксплуатация
- Рамку выставлять по торцу короба, контролируя равенство диагоналей сечения
- Уплотнение укладывать по всему периметру, без разрыва на углах рамки
- Болты подбирать под отверстие 9×16 мм (до 1000×600) или 11×18 мм (от 1000×800) и ставить во все отверстия рамки
- На длинной стороне крупного сечения рамку поддерживать при сборке, чтобы полка уголка не выгибалась
Важно знать
Совпадение сечения не гарантирует совпадения размера и шага отверстий с фланцем на оборудовании. Разбивку сверять до сборки узла.
Если сначала затянуть угловые болты, середина длинной стороны останется раскрытой и стык будет подсасывать воздух. Затяжку вести от середины стороны к углам.
Изготовление под размер. Делаем детали по вашим размерам — из оцинкованной или нержавеющей стали, с нужным типом соединения и толщиной металла. Лист каталога с чертежом и таблицей — скачать (PDF). Пришлите спецификацию или эскиз — посчитаем.
