Фланец круглый

✓ Всегда в наличии / под заказ Доставка по всей России

Техническое описание производителя (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

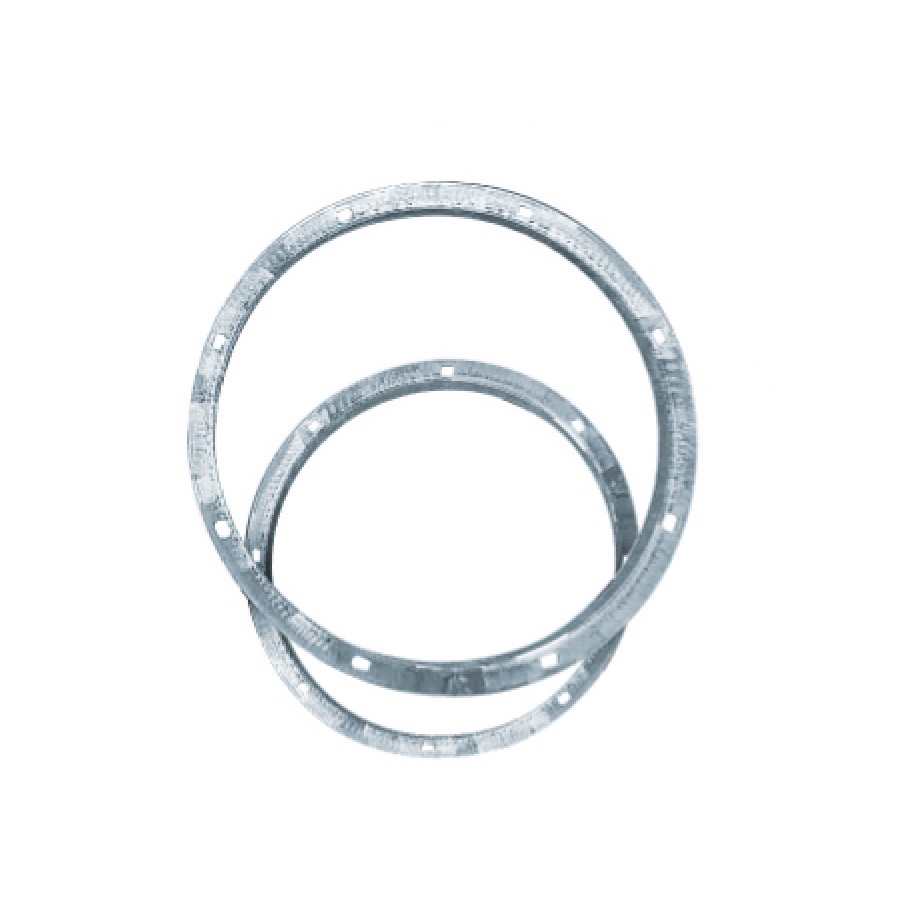

Фланец круглый применяется для соединения воздуховодов и фасонных изделий между собой. Он представляет собой кольцо, изготовленное из стальной полосы или стального уголка. По окружности фланца располагаются крепежные отверстия, количество которых зависит от диаметра, но оно всегда четное.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Фланец круглый — кольцевая деталь, которая ставится по торцу круглого воздуховода и соединяет его с другим воздуховодом или фасонным изделием. По окружности кольца расположены отверстия под болты: стык стягивается болтами и остаётся разборным. Типоразмер задаётся диаметром D и профилем кольца.

Назначениесоединение круглых воздуховодов и фасонных изделий между собой

Формакольцо по диаметру воздуховода

Материалстальная полоса или стальной уголок

Типоразмерпо диаметру D, мм — стандартный ряд; любые другие размеры изготовим под заказ

Крепёжотверстия под болты по окружности, количество зависит от диаметра

Покрытиегрунт ГФ021 серого или красно-коричневого цвета либо без грунтовки — по требованию заказчика

Данные таблицы типоразмеровдиаметр D, масса, материал, размер отверстий под болты, количество отверстий

Пример обозначения500 - УГ25х3

Материал и исполнение

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цену считает менеджер по спецификации. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной.

Базовое · до 5 раб. днейОцинкованная сталь0,5–1,2 мм. Общеобменная вентиляция и кондиционирование, воздух до +80 °C.

Цена по запросу · до 5 раб. днейНержавеющая стальAISI 304, 316, 321, 430, 201 и другие марки (08Х18Н10, 12Х18Н10Т, 12Х17…). Пищевые и фармпроизводства, бассейны, влажные и агрессивные среды.

Цена по запросу · до 5 раб. днейЧёрная сталь, сварные1,2–3 мм, сплошной сварной шов. Дымоудаление, аспирация, горячий воздух; грунт или огнезащитное покрытие.

На выборТолщина и соединениеМатериал кольца по таблице: листовая сталь 3 мм (D 100–315), уголок 25×25×3 (D 355–710), уголок 32×32×4 (D 800–1400), листовая сталь 50×5 мм (D 1600–2000). Соединение ниппельное, фланцевое или под резиновое уплотнение.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Разборный стыкУчасток раскрывается по болтам и собирается обратно. Ревизия и чистка канала не требуют резки воздуховода.

Один узел на всю веткуФланцем присоединяют и прямые участки, и отводы, переходы, тройники. Разъёмы по круглой ветке остаются однотипными.

Два исполнения кольцаКольцо изготавливается из стальной полосы или из стального уголка. Исполнение и размер уголка задаются в обозначении при заказе.

Масса известна заранееДля каждого диаметра масса указана в таблице типоразмеров. Нагрузка на подвесы участка считается до выхода на монтаж.

Где применяется

Круглые приточные и вытяжные ветки
Стыки прямых участков с отводами, переходами, тройниками
Присоединение вентиляторов и клапанов с ответным круглым фланцем
Узлы с круглой гибкой вставкой фланцевого исполнения
Участки, которые снимают для чистки и ревизии

Условное обозначение

В обозначении первым идёт диаметр D в миллиметрах, затем размер уголка. 500 - УГ25х3 — фланец на воздуховод диаметром 500 мм из уголка 25×3.

Как подобрать

Указать диаметр D воздуховода
Указать профиль кольца — полоса или уголок — и размер уголка (например УГ25х3)
Указать вариант поставки: с грунтом ГФ021 или без грунтовки
Сверить с ответной частью диаметр и разбивку отверстий под болты

Монтаж и эксплуатация

Кольцо ставить соосно торцу, плоскость фланца — перпендикулярно оси воздуховода
Уплотнительную прокладку укладывать по всей окружности стыка
Перед затяжкой доворачивать кольцо до совпадения отверстий, новых отверстий по месту не пробивать
Болты затягивать крест-накрест, равномерно по окружности

Важно знать

Профиль в заказе не задан

Обозначение состоит из двух полей: диаметра и размера уголка. Стандартное исполнение кольца задано таблицей по диаметру: D 100–315 — листовая сталь 3 мм, D 355–710 — уголок 25×25×3, D 800–1400 — уголок 32×32×4, D 1600–2000 — листовая сталь 50×5 мм.

Стык — это два фланца

Фланцевое соединение образуют два кольца, по одному на каждом торце. В заказе считают детали по числу торцов, иначе комплект окажется вдвое меньше.

Изготовление под размер. Делаем детали по вашим размерам — из оцинкованной или нержавеющей стали, с нужным типом соединения и толщиной металла. Лист каталога с чертежом и таблицей — скачать (PDF). Пришлите спецификацию или эскиз — посчитаем.

Похожие модели — Фланцы и гибкие вставки

Фланец прямоугольныйпо запросу

Гибкая вставка круглая260 ₽

Гибкая вставка прямоугольная540 ₽
