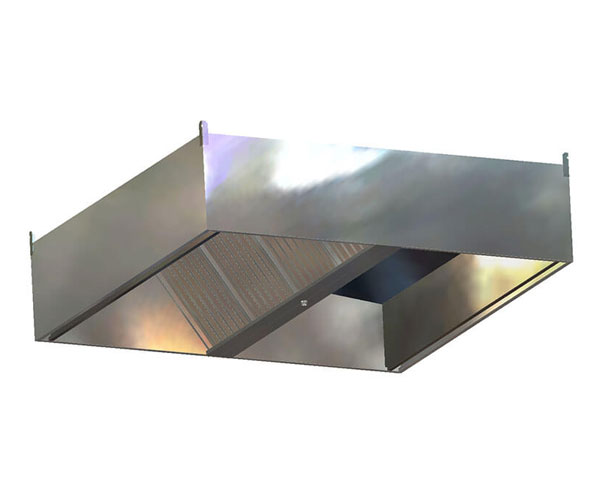

Вытяжной островной зонт ВЗ-4Б
⚙️ Подбор и заказ
Описание
Конструкция и материалы
Зонты изготавливаются из нержавеющей стали AISI 430 толщиной 1 мм. Оснащаются лабиринтными (жироулавливающими фильтрами) устанавливаемыми в два ряда по длине зонта. В жиросборник вваривается патрубок (штуцер с трубной резьбой ¾”). Все облицовки зонта свариваются аргонной сваркой сплошным швом. Вытяжные (приточные) патрубки ввариваются в зонт по желанию Заказчика в счет стоимости зонта. В зонты могут быть встроены светильники. Величины «а» и «б» по умолчанию равны 100 мм. и могут быть изменены по согласованию с Изготовителем.
Чертежи и схемы
Таблица зависимости параметров островного зонта от высоты зонта и угла наклона фильтров.
Обозначение: ВЗ-2;ВЗ-4
| Высота зонта Н, мм | Мод. 1(60°) | Мод. 2(45°) | ||||
|---|---|---|---|---|---|---|
| ш. в | в. ф | п. с | ш. в | в. ф | п. с | |
| 200 | 360 | 130х2 | 0,04 | 500 | 180х2 | 0,06 |
| 250 | 420 | 195х2 | 0,08 | 600 | 250х2 | 0,1 |
| 300 | 480 | 250х2 | 0,1 | 700 | 320х2 | 0,12 |
| 350 | 540 | 310х2 | 0,14 | 800 | 390х2 | 0,16 |
| 400 | 620 | 370х2 | 0,16 | 900 | 460х2 | 0,2 |
| 450 | 680 | 430х2 | 0,18 | 1000 | 530х2 | 0,24 |
| 500 | 760 | 490х2 | 0,2 | 1070 | 590х2 | 0,26 |
| 550 | 840 | 550х2 | 0,22 | 1200 | 670х2 | 0,28 |
| 600 | 920 | 620х2 | 0,24 | 1300 | 740х2 | 0,3 |
Сопротивление фильтра при расходе воздуха 500 м³, - 70 Па/м².
Расшифровка сокращений в таблице
- Мод. – модификация зонта в зависимости от угла наклона фильтров: 1 ~ 60º, 2 ~ 45º
- ш. в – ширина вытяжной зоны зонта, мм
- в. ф – высота фильтра для расчета суммарной площади фильтров, мм
- п. с – размер проходного сечения 1-го погонного метра лабиринтных фильтров, м²
Чертежи и виды изделия
Что это даёт
Как подобрать
- Размер вытяжного зонта — на 100–150 мм больше габарита плиты с каждой стороны
- Расход воздуха — 600–900 м³/ч на 1 м² зонта, в зависимости от оборудования под ним
- Пристенный зонт ставится вплотную к стене, островной — над оборудованием в центре
- Для наружного монтажа берите крышные зонты из оцинкованной стали с сеткой
Важно знать
Нижняя кромка вытяжного зонта — на высоте 1,8–2,0 м от пола; ниже неудобно работать, выше падает эффективность.
Подбор и заказ. Пришлите размеры оборудования или проёма и материал — изготовим зонт под заказ за 5 рабочих дней.
