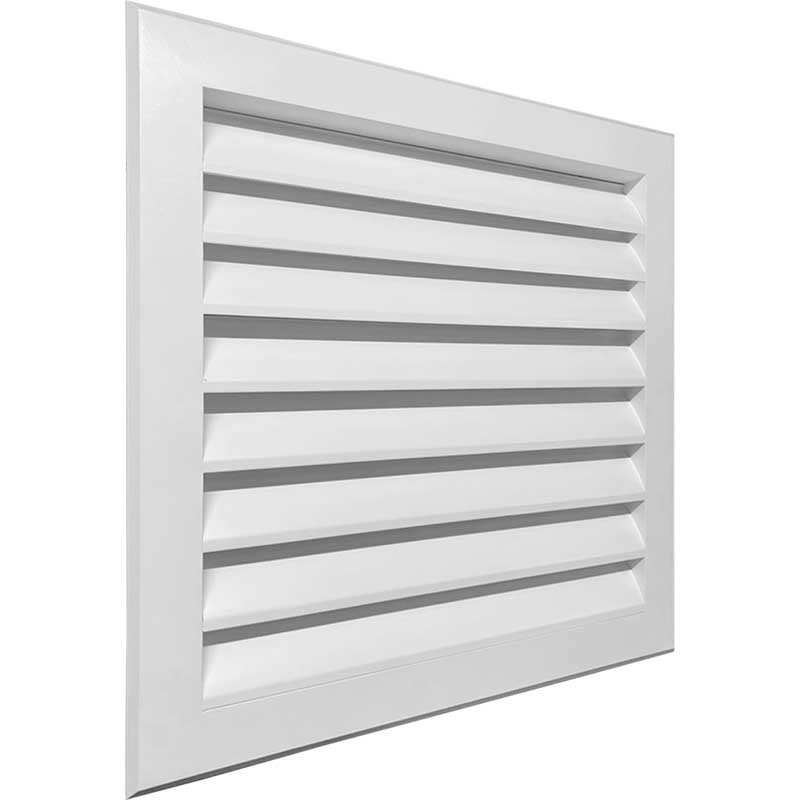

Наружная решетка ВР-50

Наружная усиленная решётка ВР-50 предназначена для больших проемов. Данная модель отличается от остальных формой жалюзи – они имеют специальную полую перообразную форму с капельником и углом наклона 40˚, что придает решётке жесткость и устойчивость к ветровым нагрузкам при достаточно больших размерах, хорошие аэродинамические свойства и повышенный эстетический вид, а также обеспечивает надёжную защиту от попадания атмосферных осадков.

Конструкция и материалы

• Решётку ВР-50 возможно изготовить любого размера до 6000х3000 мм с гарантированной надёжностью конструкции.
• Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.
• При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001) По умолчанию решётки окрашены полиэфирной порошковой краской белого цвета RAL 9016.
• По запросу возможно покрытие в другие стандартные цвета по шкале RAL Внешняя сторона решётки Внутренняя сторона решётки Варианты монтажа 1.

Корпус и полотно — алюминиевый профиль (ГОСТ 22233-2018). Материал не корродирует, лёгкий и держит геометрию на больших размерах. Стандартное покрытие — полиэфирная порошковая краска белого цвета RAL 9016; по запросу окрашиваем в любой цвет по каталогу RAL.

Что это даёт

Где применяется

Наружная установка: приток и выброс воздуха через фасад, защита проёма от осадков, ветра, птиц и мусора.

• Фасады жилых, административных и производственных зданий
• Венткамеры, машинные отделения, ИТП
• Приток и выброс воздуха наружу
• Защита проёма от осадков, ветра и птиц

Как подобрать и смонтировать

• Монтаж на фасад: решётка накладывается на проём либо утапливается в него
• Крепление по периметру рамки анкерами или саморезами
• Рекомендуется предусмотреть уклон и отлив для отвода воды

Технические характеристики

Размеры А×В указаны относительно строительного (посадочного) проёма.

Особенности

Алюминий

Прямоугольная форма

На фасад

Важно знать
