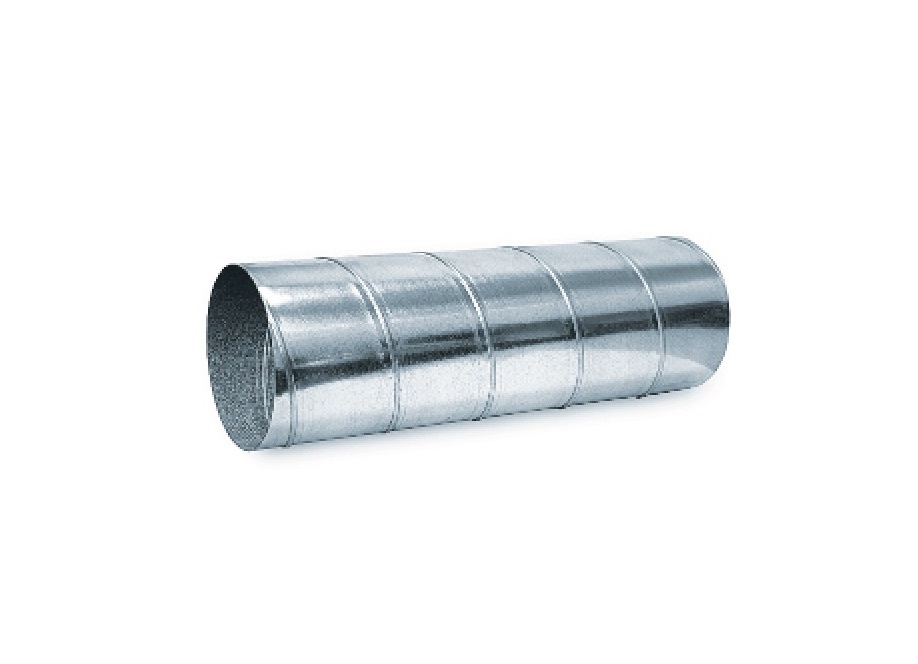

Воздуховод круглый оцинкованный

Name: Воздуховод круглый оцинкованный
Price: 760 RUB
Availability: InStock

✓ Всегда в наличии / под заказ Доставка по всей России

Техническое описание производителя (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Длина L стандартного спирального-навивного воздуховода равна 3000 мм, допустимо изготовление любой длины от 300 до 12000 мм.

Элемент воздуховода. Формирует трассу и соединяет участки воздуховодной сети.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

760 ₽

Партнёрские скидки — по запросу.

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Круглый воздуховод — прямой участок круглого сечения, из которого собирают магистрали и ответвления приточных и вытяжных систем. Стандартное исполнение — спирально-навивное: жёсткость создаёт сам навитый шов. Для коротких вставок и иной толщины металла изготавливается прямошовный вариант со сварным швом.

Цена от760 ₽

Исполнениеспирально-навивное или прямошовное со сварным швом

Стандартная длина L3000 мм (спирально-навивное исполнение)

Диапазон длин300–12000 мм — спирально-навивное; 200–1250 мм — прямошовное

Диаметр Dлюбой по заказу; стандартный ряд — по таблице

Толщина стали tзадаётся в заказе (в примере обозначения — 0,55 мм)

Дополнительная жёсткостьпромежуточный зиг — в прямошовном исполнении; при D от 300 мм — дополнительные рёбра жёсткости

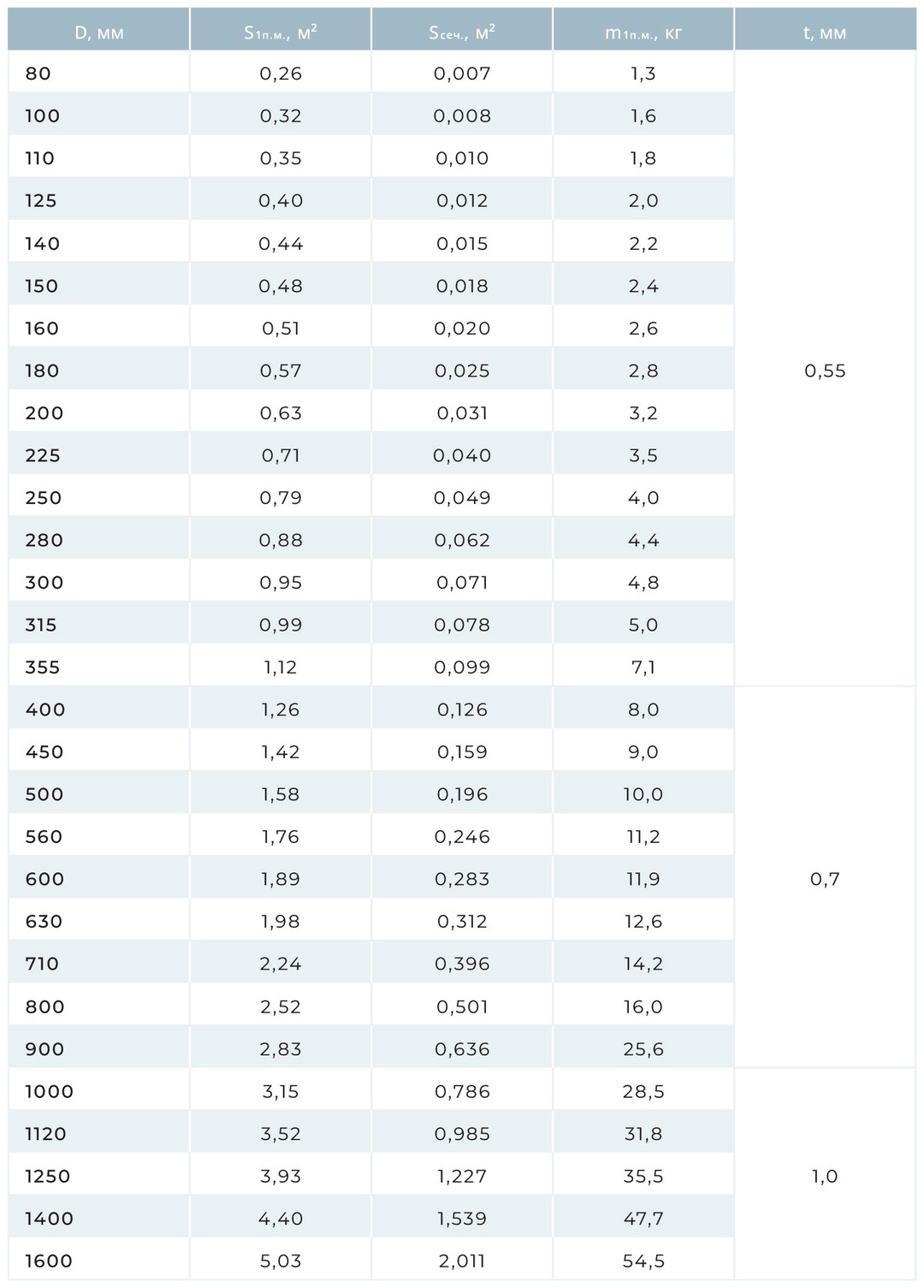

Таблица типоразмеровплощадь поверхности 1 п.м., площадь сечения, масса 1 п.м., толщина

Материал и исполнение

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цена считается на сайте. Тот же воздуховод сделаем из нержавеющей или чёрной стали, спирально-навивной или прямошовный. Цену на другие исполнения подтвердит менеджер.

Цена на сайте · до 5 раб. днейОцинкованная сталь0,5–1,2 мм. Общеобменная вентиляция и кондиционирование, воздух до +80 °C.

Цена по запросу · до 5 раб. днейНержавеющая стальAISI 304, 316, 321, 430, 201 и другие марки (08Х18Н10, 12Х18Н10Т, 12Х17…). Пищевые и фармпроизводства, бассейны, влажные и агрессивные среды.

Цена по запросу · до 5 раб. днейЧёрная сталь, сварные1,2–3 мм, сплошной сварной шов. Дымоудаление, аспирация, горячий воздух; грунт или огнезащитное покрытие.

На выборСпирально-навивные и прямошовныеНавивные — стандарт для магистралей, стандартная длина 3000 мм, по заказу — любая от 300 до 12000 мм. Прямошовные с фальцевым или сварным швом — короткие вставки и другая толщина.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Меньше металла на трассеПри равной площади сечения у круглого канала меньше периметр, чем у прямоугольного. Это меньшая площадь поверхности на погонный метр и меньшая масса конструкции.

Меньше стыков на участкеДлинные секции сокращают число стыков — меньше мест возможных подсосов и меньше работы по уплотнению.

Жёсткость задана конструкциейЖёсткость стенки задаётся конструкцией шва, а при D от 300 мм — дополнительными рёбрами. Толщина стали выбирается отдельным параметром обозначения.

Данные для расчётовВ таблице типоразмеров для каждого диаметра даны площадь сечения и площадь поверхности погонного метра. Первая идёт в аэродинамический расчёт, вторая — в объём изоляции и окраски.

Где применяется

Приточные и вытяжные магистрали внутри зданий
Ответвления к решёткам, диффузорам и местным отсосам
Транзитные участки и стояки систем общеобменной вентиляции
Открытая прокладка в цехах, паркингах и технических помещениях
Короткие вставки длиной от 200 мм — прямошовное исполнение

Условное обозначение

Обозначение читается как «диаметр — длина — толщина стали»: 200-3000-0,55 означает воздуховод D = 200 мм, длиной L = 3000 мм из стали толщиной 0,55 мм.

Как подобрать

Указать диаметр D по таблице типоразмеров — он определяется расходом воздуха и допустимой скоростью в канале
Задать длину L: стандарт спирально-навивного участка — 3000 мм
Указать толщину стали t — она зависит от диаметра, давления в системе и характера перемещаемой среды
Прямошовное исполнение со сварным швом изготавливается длиной от 200 до 1250 мм — его указывают, когда нужен участок короче 300 мм или иная толщина металла
Промежуточный зиг относится к прямошовному исполнению и оговаривается отдельно, когда нужна дополнительная жёсткость стенки

Монтаж и эксплуатация

Собирать трассу соосно: смещение осей на стыке создаёт местное сопротивление и шум
Уплотнять стык по всей окружности — незакрытый сегмент стыка даёт подсос на всём участке
Шаг подвесов считать по массе погонного метра из таблицы, добавляя вес изоляции
Участки большого диаметра поднимать не менее чем в двух точках — тонкостенная навивка деформируется от точечной нагрузки
Не использовать воздуховод как опору и не подвешивать к нему постороннее оборудование

Важно знать

Прямошовное — до 1250 мм

Прямошовное исполнение со сварным швом ограничено длиной 1250 мм — для протяжённых участков заказывается спирально-навивной воздуховод.

Диаметр от 300 мм — рёбра жёсткости

Воздуховоды диаметром от 300 мм выполняются с дополнительными рёбрами жёсткости. Это меняет массу и габарит участка — учитывать при подборе подвесов и при стыковке с деталями других поставщиков.

Изготовление под размер. Делаем детали по вашим размерам — из оцинкованной или нержавеющей стали, с нужным типом соединения и толщиной металла. Лист каталога с чертежом и таблицей — скачать (PDF). Пришлите спецификацию или эскиз — посчитаем.
