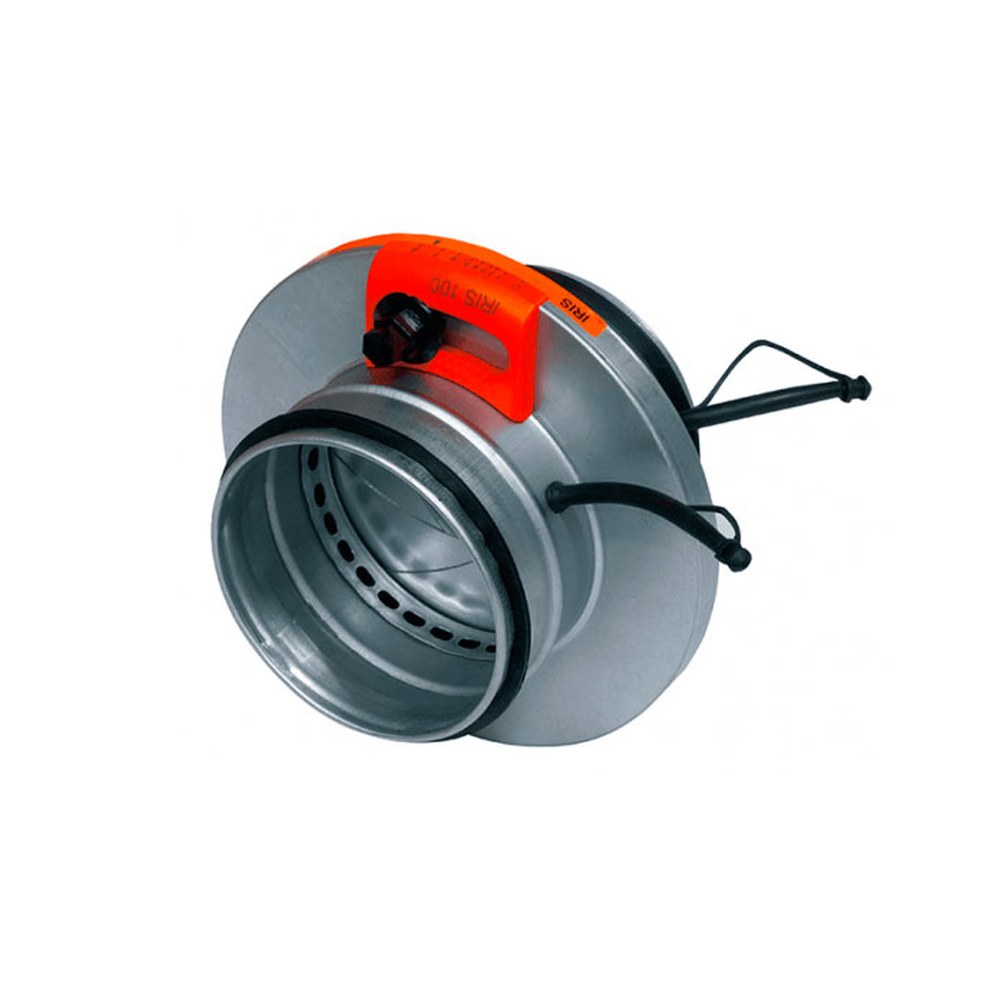

Ирисовый клапан расхода воздуха IRIS из нержавеющей стали
Ирисовый клапан IRIS (SS316) предназначен для контроля и регулирования расхода воздуха. Корпус и регулирующие пластины изготавливаются из нержавеющей стали марки 316: клапан обладает антикоррозийными свойствами и используется в том числе в пищевой промышленности.
⚙️ Подбор и заказ
Характеристики
Описание
Регулирующий орган клапана — ирисовая диафрагма из набора пластин. Поворот рукоятки синхронно перемещает пластины, плавно изменяя диаметр проходного отверстия; положение фиксируется по шкале на корпусе.
Как работает
На корпусе установлены два измерительных штуцера. Измерив дифференциальным манометром перепад давления на клапане и зная положение шкалы, по номограмме определяют фактический расход воздуха — без установки отдельного расходомера.
Диафрагма открывается полностью, поэтому сервисная дверца для очистки не требуется. Конструкция обеспечивает центрирование потока и низкий уровень собственного шума.
Конструкция и материалы
Клапан поставляется откалиброванным: на корпусе нанесена шкала настройки и установлены штуцеры для измерения падения давления. Выставив положение лепестков по шкале и измерив перепад давления дифференциальным манометром, можно точно определить расход воздуха. Клапан сохраняет работоспособность в любом пространственном положении.
Что это даёт
Где применяется
Точная балансировка и измерение расхода воздуха в круглых воздуховодах: наладка вентиляционных систем, точки замера вблизи изгибов и тройников, а также перед воздухораспределителями
Как подобрать и смонтировать
- Клапан устанавливается в круглый воздуховод; резиновые уплотнения патрубков обеспечивают герметичность соединения
- Безопасные расстояния (Lmin) для корректного измерения: до изгибов — 1×D; после изгибов — 1×D; до Т-образных соединений — 3×D; после — 1×D; до устройств подачи воздуха — 3×D
- Шкала настройки и измерительные штуцеры должны оставаться доступными; при монтаже за подвесным потолком предусматривается ревизионный люк
- Монтажное положение — любое; работоспособность от пространственной ориентации не зависит
- Наладка: установить пластины по шкале, измерить перепад давления манометром, определить расход по номограмме и при необходимости скорректировать положение
Расшифровка маркировки
Подбор и заказ. Ирисовый клапан из нержавеющей стали подбирается по диаметру воздуховода, расходу воздуха и характеру среды. Пришлите диаметр, расход и условия работы — подберём типоразмер и марку стали.
Особенности
Нержавеющая сталь AISI 316
Для пищевой промышленности
Ø100–800 мм
Точная наладка расхода
Важно знать
Соблюдайте стрелку на корпусе клапана.
Подбор и заказ. Назовите сечение и назначение — подберём клапан и привод, изготовим за 5 рабочих дней.
