Электропривод для клапанов переменного расхода AIRS VAV-LMV24-SR
⚙️ Подбор и заказ
Характеристики
Описание
Описание
Электропривод AIRS VAV-LMV24-SR предназначен для скрытой установки в системах вентиляции и автоматизации зданий. Построен на базе микропроцессора с периферийными I/O модулями, включает цепи D/A, A/D и оптроразвязки. Работает с датчиками давления, температуры (NTC) и сигналами 0–10 VDC, поддерживает точное ПИД-регулирование (P+I+D) и функцию «мёртвой зоны», обеспечивая стабильное и надёжное управление.
- Использование панели для задания температуры
- Выбор типа обратной связи по положению заслонки (0–10 В или 4–20 мА)
- Индикация, настройка и калибровка статического давления
- Защита от перегрузки двигателя, ручное управление
- Настройка минимального и максимального открытия заслонки
- Ввод параметров воздуховода (диаметр и площадь)
- Настройка расхода воздуха (MAX / MIN)
- Питание: 24 V AC/DC / 3 VA
- Интерфейс: RS485, Modbus RTU
- Скорость передачи: 9600–76,8k bps (по умолчанию 9600 bps)
- Максимальное расстояние связи: до 1125 м
- Крутящий момент: 6 Нм
- Наработка: 60 000 циклов
Характеристики
| Питание / потребляемая мощность | 24 V DC / 3 VA | |
| Аналоговые входы | NTC-датчик температуры 10 кОм (при 25°C, точность ±0,1%); датчик статического давления 0–900 Па (точность ±0,1%) | |
| Цифровой вход | 1 (для прямого считывания уставки температуры) | |
| Аналоговые выходы | 1 группа (0–10 VDC или 0–20 мА, точность ±0,4%) | |
| Цифровые выходы | отсутствуют | |
| Диапазон регулировки температуры | 5–32 °C | |
| Зона пропорциональности | 1–8 °C (по умолчанию 2 °C) | |
| Сторожевой таймер | автоматический сброс | |
| Связь | RS-485 (полудуплекс), Modbus RTU | |
| Индикация | красный LED (питание/связь) | |
| Габариты | 84,8 × 165,5 × 43 мм | |
| Материал корпуса | ABS пластик | |
| Степень защиты | IP44 | |
| Вес | 0,75 кг | |
| Рабочая температура | 0…50 °C, влажность 10…80% RH | |
| Температура хранения | -20…70 °C, влажность <90% RH | |

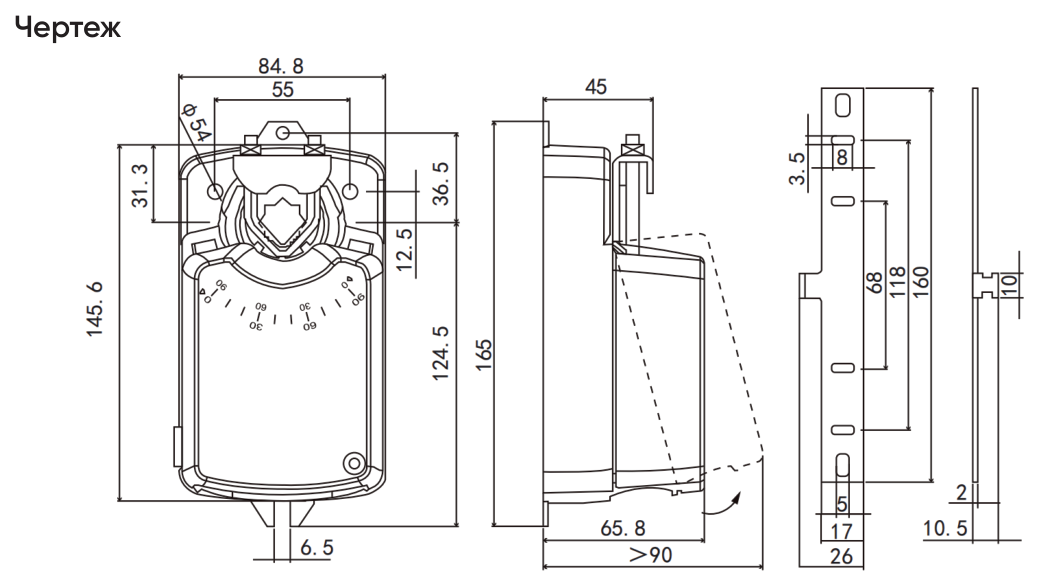

Чертёж размеров

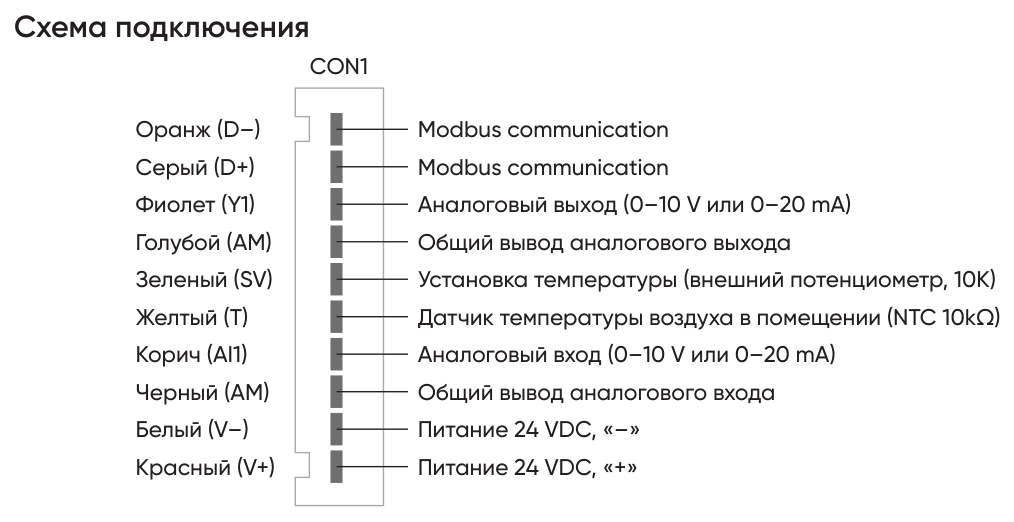

Схема подключения
Таблицу адресов регистров Modbus, назначение DIP-переключателей и выбор типа аналоговых сигналов см. в документации к приводу (кнопка «Скачать документацию» выше).
Аналоги
AIRS VAV-LMV24-SR изготовлен по тем же характеристикам (крутящий момент, напряжение питания, протокол управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo LMV-D3-MOD, BVM VAV5NM.
